高壓自動感性無功補償成套裝置
ZRTGZ-10-4500KVar
第二章 ZRTGZ設計方案
.總述
.工程概況
.ZRTGZ裝置的特點
第三章 供貨范圍
.主要設備
.具體配置
第四章 ZRTGZ的組成及特點
控制系統
ZRTGZ無功補償器支路
系統總體性能
第五章 ZRTGZ主要元器件的技術參數
干式空芯并聯電抗器
避雷器
電流互感器
電壓互感器
高壓真空斷路器
引用標準
所有設備的設計、制造、檢查、試驗及特性除滿足規定的特別標準外，都遵照適用的*新版IEC標準和中國國家標準（GB）及電力行業（DL）標準，以及國際單位制（SI）。
GB10229 《電抗器》
GB311.1 《高壓輸變電設備的絕緣配合》
GB311.2~6 《高電壓試驗技術》
GB7354 《局部放電測量》
GB/T11024 《標稱電壓1kV以上交流電力系統用并聯電容器》
GB4208 《外殼防護等級的分類》
GB5882 《高壓電力設備外絕緣污穢等級》
GB50227-95 《并聯電容器裝置設計規范》
GB11024-1989 《高電壓并聯電容器耐久性試驗》
GB15116.5-1994 《交流高壓熔斷器并聯電容器外保護用熔斷器》
GB311.1-1997 《高壓輸變電設備的絕緣配合》
GB156-2003 《標準電壓》
GB/T14549-1993 《公用電網諧波》
GB12325-2003 《供電電壓允許偏差》
GB12326-2000 《電壓波動和閃變》
GB/T15543-1995 《三相電壓允許不平衡度》
GB/T15945-1995 《電力系統頻率允許偏差》
DL/T462 《高壓并聯電容器用串聯電抗器訂貨技術條件》
DL/T672 《變電所電壓無功調節控制裝置訂貨技術條件》
DL/T840-2003 《高壓并聯電容器使用技術條件》
DL/T653-1998 《高壓并聯電容器用放電線圈訂貨技術條件》
DL/T804-2002 《交流電力系統金屬氧化物避雷器使用導則》
DL442-1991 《高壓并聯電容器單臺保護用熔斷器訂貨技術條件》
以上標準若有*新版本，則按*新版本執行。未盡事宜，將在談判及合同階段由雙方另行約定。
參與投標單位應提供ISO9001-2008質量管理體系認證，必須提供35KV高壓無功補償成套裝置整機試驗報告，否則按廢標處理。
總述概述
1.1使用環境
|
1 |
周圍空氣溫度 |
|
|
*高溫度 ℃ |
40℃ |
|
|
*低溫度 ℃ |
-40℃ |
|
|
*大日溫差 K |
30 |
|
|
2 |
海拔高度 m |
<4000m |
|
3 |
環境相對濕度（在25℃時）平均值 |
90% |
|
4 |
地震波為正弦波，持續時間三個周波，安全系數1.67 |
|
|
5 |
污穢等級 |
Ⅳ |
|
泄漏比距 |
≥cm/kV |
|
|
6 |
系統額定電壓 |
10KV |
|
系統*高電壓 |
12KV |
|
|
額定頻率 |
50HZ |
|
A. ZRTGZ簡介
（1）一般電力系統用戶負荷吸收有功功率PL和無功功率QL。
電源提供有功功率PS和無功功率QS（可能感性無功，也可能是容性無功），忽略變壓器和線路損耗，則有PS=PL，QS=QL。沒有無功吸收部分的電網存在以下幾個問題：
1）電網從遠端傳送無功；
2）負荷的無功沖擊影響本地電網和上級電網的供電質量。
因此，電力系統一般都要求對用電負荷進行必要的無功補償，以提高電力系統的帶載能力，凈化電網，提高電網電能質量，高壓輸送線路處于基本上空載狀態時，對超高壓遠距離輸電線路而言，空載或輕載時線路電容的充電功率是很大的，通常充電功率隨電壓的平方面急劇增加，巨大的充電功率除引起上述工頻電壓升高現象之外，還將增大線路的功率和電能損耗以及引起自勵磁，同期困難等問題。裝設并聯電抗器可以補償這部分充電功率。
、使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動 同時也減輕了線路上的功率損失。
改善長輸電線路上的電壓分布。
在大機組與系統并列時 降低高壓母線上工頻穩態電壓，便于發電機同期并列。 四、防止發電機帶長線路可能出現的自勵磁諧振現象。
當采用電抗器中性點經小電抗接地裝置時，還可用小電抗器補償線路相間及相地電容，以加速潛供電流自動熄滅，便于采用。
輕空載或輕負荷線路上的電容效應，以降低工頻暫態過電壓。
當同步發電機帶容性負載（遠距離輸電線路空載或輕載運行）時，發電機的電壓將會自發地建立而不與發電機的勵磁電流相對應，即發電機自勵磁，此時系統電壓將會升高，通過在長距離高壓線路上接入并聯電抗器，則可以改變線路上發電機端點的出口阻抗，有效防止發電機自勵磁。
削弱空載或輕載時長線路的電容效應所引起的工頻電壓升高。
并聯電抗器的中性點經小抗接地的方法來補償潛供電流，從而加快潛供電弧的熄滅。
（2） ZRTGZ成套系統原理圖
針對無功補償項目要求及需方提供的技術參數， 我方擬定在10kV母線上裝一套采用ZRTGZ型的高壓無功補償成套設備（ZRTGZ）,能同時解決系統感性無功補償又能抑制系統電壓巨增，分二組自動投切，可實現系統無功自動補償容量0-1500-3000-4500kVar自動投切。能夠有效的對系統的無功量進行補償，自動補償，穩定電壓。
2.2.工程概況
2.2.1情況概述
電壓等級10kV；
負載容量：；
補償裝置裝機容量4500KVAR，分二個補償支路；
2.2.2 環境條件
海拔高度：4000米
*大月平均相對濕度：95%
*高環境溫度：+45°
*低環境溫度：-40°
*熱月24h平均*高溫度：+30°
安裝地點無爆炸危險介質，周圍介質中不含破壞絕緣性能的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在，使用地點不應有較強烈的外磁感應強度。
2.2.3方案整體規劃
在10kV母線上裝一套采用ZRTGZ型的高壓無功補償成套設備,能同時解決系統無功補償保證設備安全運行，能夠有效的對系統的無功量進行跟蹤補償，做到有級調節，分組補償，穩定電壓。
2.2.4補償容量確定
根據要求：高壓無功自動補償成套設備（ZRTGZ）無功補償設備裝機容量為4500KVar。
2.3.ZRTGZ裝置的特點
2.3.1 概述 ZRWKG主控制單元
控制系統采用微電子全數字芯片控制系統，實時監測系統電能質量數據，并通過高速計算，精密響應補償系統需求的無功。應用先進的交流電波分析技術，能夠在強干擾、強諧波等惡劣環境下，保證參數設定的正確性及工作的穩定性。具有 RS485、232遠程通訊功能，液晶顯示屏，操作簡捷，處處為用戶考慮，功能完備：監測、控制、數據備份、查閱、數據的轉存并適用于常用處理軟件的分析和利用，可實時分析該補償裝置系統的電流、電壓、有功、無功諧波電流，諧波電壓；具有過壓 ，欠壓保護，采樣電壓掉線保護，外部接入故障保護、本體故障保護、電壓越上下限報警。
2.3.2概述 各補償支路保護
各補償支路采用電抗器專用測控裝置，過電流保護，過流速斷保護，過電壓，低電壓，保護；
1.4 ZRTGZ補償支路：

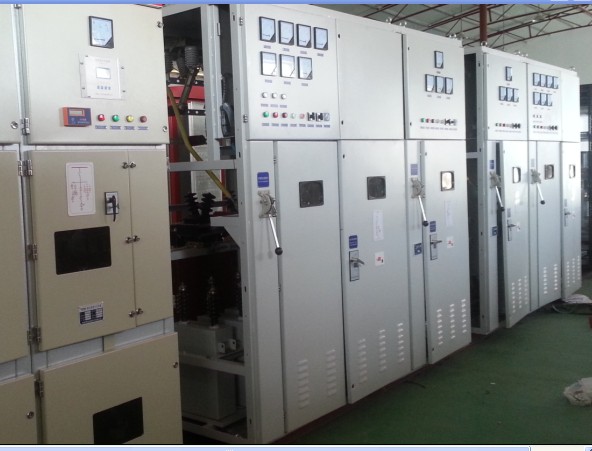

由真空斷路器，高壓空芯并聯電抗器、電流互感器，避雷器，成套柜體，絕緣子，成套柜體，不銹鋼圍欄所組成。
2、裝置的特點
電抗補償支路按電壓，功率因數及無功需求量組合投切，；
高度的可靠性，可以實現20年的基本免維護運行，大幅度降低維護、維修成本。
占地面積小，安裝方便，室外安裝，自然冷卻。
3、裝置的功能
3.1 本裝置可以工作于自動方式下，裝置自動進行調容操作。可以通過液晶顯示屏查看系統運行情況、電流值、電壓值和做事件記錄功能?？梢愿鶕崟r監測的負荷的運行情況的實時運行工況，自動生成調感、控制策略，具有補償精度高特點。
3.2 無功補償控制
3.2.1 按負載當前的運行方式和監測的實時數據，自動調感，將功率因數控制在合理范圍，將系統的電壓控制在允許的范圍內，達到電壓的*大優化。
3.2.2 當變電站10kV母線停電時，可自動將電抗器退出運行，當重來電后又可自動按需投入電感器組。
3.2.3 當電力系統發生故障或電壓異常時，可閉鎖。
3.3 主機事件記錄功能
可以對電抗器調節支路，調節操作及異常情況有事件記錄的功能。
3.4 保護功能
3.4.1 能實時監測母線中電抗器組的運行情況，并設有過壓，欠壓，過電流，過流速斷等保護分閘和報警功能。
3.4.3 各保護的定值，可在顯示的畫面上修改和查看。
3.4.4 保護發生后，供故障電抗器組閉鎖和查看故障原因。
2.3.2 保護
ZRTGZ配置的保護裝置能實現以下如下保護：
1）過電壓保護
2）低電壓保護
4）過電流保護
5）過流速斷保護
ZRTGZ主要技術參數
額定電壓：6KV 10KV 35kV
額定頻率：50Hz
額定容量：100-10000kVar
